Bonjour à tous,
Ce questionnement me chicote depuis un bout
Est-ce que vous savez pourquoi on retrouve beaucoup de coins pivotés à angle négatif (anti-horaire), que ces pivotements sont souvents élevés alors que les coins pivotés de l'autre sens sont rares et peu élevés.
Le coin est-il vissé sur un support et en se dévissant il crée un angle négatif Vissé trop fort, il en crée un positif
sens des coins pivotés
sens des coins pivotés
Bidou, collectionneur de monnaie canadienne, américaine, mondiale et jetons.
- castor
- Légende
- Messages : 5970
- Inscription : Mer Juin 06, 2007 10:34 am
- Description :
- Localisation :
Re: sens des coins pivotés
Bidou a écrit :Bonjour à tous,
Ce questionnement me chicote depuis un bout
Est-ce que vous savez pourquoi on retrouve beaucoup de coins pivotés à angle négatif (anti-horaire), que ces pivotements sont souvents élevés alors que les coins pivotés de l'autre sens sont rares et peu élevés.
Le coin est-il vissé sur un support et en se dévissant il crée un angle négatif Vissé trop fort, il en crée un positif
Bonjour Bidou
Je n'ai pas de réponse pour le pivotement à gauche ou à droite

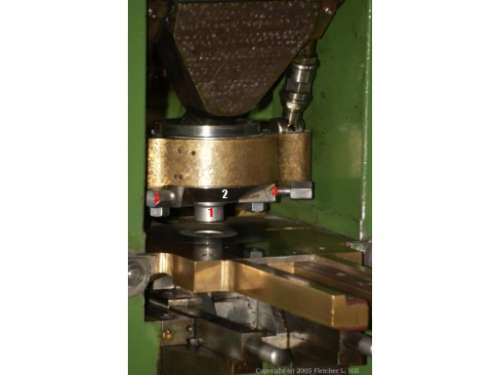

Pour la façon dont le coin est retenu, voici.
Pour une image plus grande voir ici au bas de la page.
viewtopic.php?f=11&t=5276&start=75
1 = Le coin
2 = Le collet femelle qui retient la partie mâle du haut du coin.(voir le haut du coin au #3 de la liste)
3 = Boulon d'alignement et de retenu de l'ensemble. On en voit que deux sur la photo, mais il y en a deux autres à l'arrière, pour un total de quatre.
Il n'y a aucun filetage sur le coin, ni sur le collet. Le tout est retenu en place par le serrage de ces quatre blocs sur le collet. Ces boulons (2 par bloc) travaillent pour un, de façon horizontale et l'autre verticale.
J'espère que ceci va t'aider à mieux comprendre ce mécanisme de retenu.
BYE.
Suivi liste E&V
Glossaire
Numicanada "Le livre"
Liste des E&V-Informations supplémentaires
Ne jamais classer une pièce avec défaut, tant que celui-ci n'est pas compris.
Re: sens des coins pivotés
Merci Castor,
Ca permet de mieux comprendre l'équipement. Est-ce que le coin d'en bas est fixé de la même manière ou différemment Y a-t-il des chances que le pivotement se produise à ce niveau
Je devance peut-être l'écriture qui accompagnera cette erreur. Si c'est le cas dîtes-le moi et j'attendrai que ce soit prêt.
Ca permet de mieux comprendre l'équipement. Est-ce que le coin d'en bas est fixé de la même manière ou différemment Y a-t-il des chances que le pivotement se produise à ce niveau
Je devance peut-être l'écriture qui accompagnera cette erreur. Si c'est le cas dîtes-le moi et j'attendrai que ce soit prêt.
Bidou, collectionneur de monnaie canadienne, américaine, mondiale et jetons.
- castor
- Légende
- Messages : 5970
- Inscription : Mer Juin 06, 2007 10:34 am
- Description :
- Localisation :
Re: sens des coins pivotés
Bonjour Bidou
Non tu ne devance l'écriture à venir.
Je doit te dire qu'ici je parle au nom de castor seulement. Cette explication n'y est pas parce que plus thecnique. Mais elle aurait aussi, peut-être, eu sa place:?:
C'est sensiblement le même principe d'attache pour l'enclume mais inversé, avec de la place pour le mécanisme de la virole qui aime bien s'y coller ou s'y frotter. C'est cela l'amour
Le pivotement peut se produire sur les deux coins et c'est pourquoi il est difficile de trouver le coin coupable
Non tu ne devance l'écriture à venir.
Je doit te dire qu'ici je parle au nom de castor seulement. Cette explication n'y est pas parce que plus thecnique. Mais elle aurait aussi, peut-être, eu sa place:?:
C'est sensiblement le même principe d'attache pour l'enclume mais inversé, avec de la place pour le mécanisme de la virole qui aime bien s'y coller ou s'y frotter. C'est cela l'amour
Le pivotement peut se produire sur les deux coins et c'est pourquoi il est difficile de trouver le coin coupable
BYE.
Suivi liste E&V
Glossaire
Numicanada "Le livre"
Liste des E&V-Informations supplémentaires
Ne jamais classer une pièce avec défaut, tant que celui-ci n'est pas compris.
